漫威争锋 - 角色渲染

一、美术分析

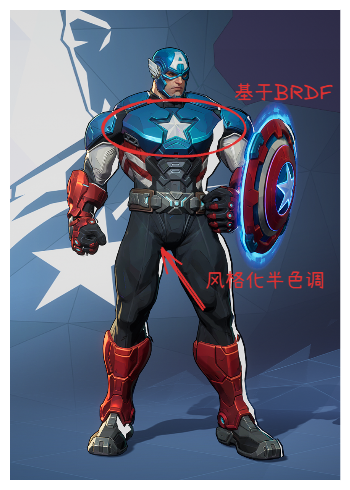

• 整体美式风格：具有PBR特征的美漫风格（镜面反射基于BRDF,漫反射进行风格化）。
• 色彩：高饱和，多用冷暖对比（以及漫威漫画原有的对比色选色）。

人物画面元素

• 双描边：
  • 描述：人物具有两层的外描边（1.近乎贴合人物轮廓的描边；2.具有鲜明转折且与人物不贴合）。

灯光与阴影表现（类三点照明法）

• 主光：
  • 1. 自阴影：
    • 描述：宽光且较硬，表现在漫反射被step为三层，分界线较为明朗
  • 2. 高光：
    • 描述：在保证漫反射亮面表现得基础上，带有较硬且有明显色彩倾向的高光
• 边缘光：
  • 描述：十分硬，且有明显转折（观察发现边缘光是附着在第二层外描边上的）
• Kicker Light：
  • 描述：与主光同侧。

---

二、技术实现

1. 基础光照模型

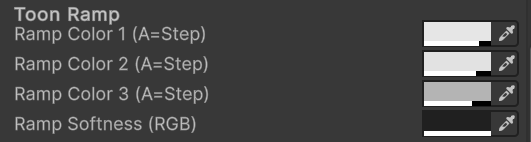

• 1. 直接光漫反射：Half Lambert为基础，得到的值用来实现三阶阴影硬化

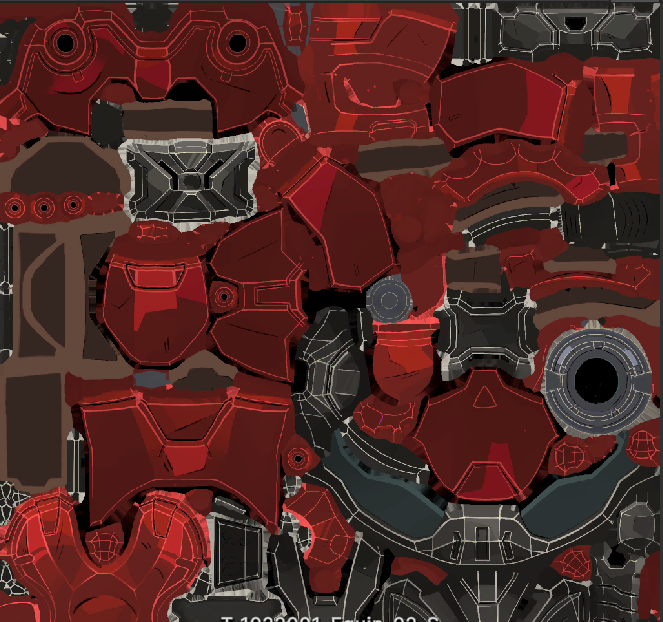

• 2. 直接光镜面反射：基于微表面Cook-Torrance BRDF，用Specular Mask直接控制高光颜色，脱离漫反射独立受控



2. Skin Shading Model

• 1. 次表面散射：在采样预计算次表面散射Lut基础上加上阶梯化阴影

  次表面散射



3. Hair Shading Model

• 1. 高光：Kajiya-Kay双层各向异性高光，各向异性贴图扰动切线偏移
• 2. 法线解耦：漫反射使用模型几何法线，高光使用扰动法线

4. Kicker Light

• 基于虚拟光与人物法线的Power硬化，乘以主光阴影遮罩防漏光

5. 第一层描边

• 传统多Pass背面法线外扩（OutlinePass在透明前提取），齐次空间乘w消除距离影响，顶点色控制粗细

6. 边缘光与第二层描边

• 1. 由于边缘光不贴合人物模型，故通过DCC软件进行处理（原始资产文件为贴片法）：
  • i. 体素化
  • ii. 法线扩张（保证不和原模型穿插）
  • iii. 顶点组信息传递
  • iv. 手动处理部分与原模型穿插的顶点
• 2. 深度偏移+菲涅尔遮罩
• 3. 叠加Outline Pass并通过硬化进行Alpha Clip
